Dilatometrie (TD)

Dilatometrie je experimentální metoda, díky níž lze studovat délkové změny zkoumaného materiálu v důsledku fyzikálních nebo chemických procesů. Tyto procesy mohou být zkoumány v závislosti na teplotě nebo čase.

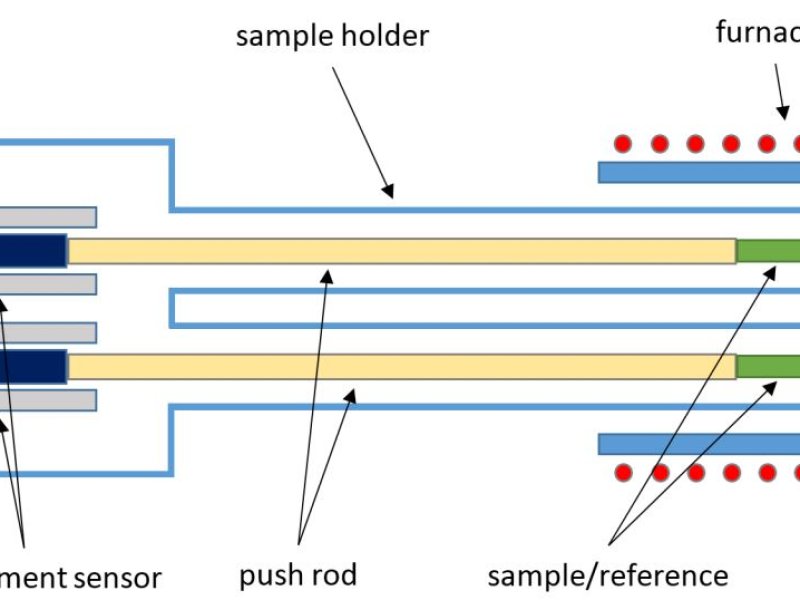

Vzorek je umístěn v držáku ve tvaru trubice s uzavřeným koncem a je v kontaktu s koncem trubice a s tyčinkou (push rod) přenášející délkové změny vzorku do měřicí části dilatometru. Tyčinka působí na vzorek během celého měření konstantní nastavitelnou silou. Držák vzorku a tyčinka musí být vyrobeny ze stejného materiálu, který má navíc minimální teplotní roztažnost a ve vybraném teplotním oboru v něm nedochází k fázovým přeměnám. Nejčastěji se pro tyto účely používá křemenné sklo nebo Al₂O₃. Délkové změny vzorku během definovaného teplotního programu (např. lineárního ohřevu nebo izotermy) jsou snímány LVDT (linear variable differential transformer) senzorem, který pracuje na principu elektrického transformátoru s jádrem. Z naměřené dilatometrické křivky lze analyzovat teplotu a kinetiku fázových transformací a skelných přechodů. Dále je možné určit například koeficient teplotní roztažnosti.

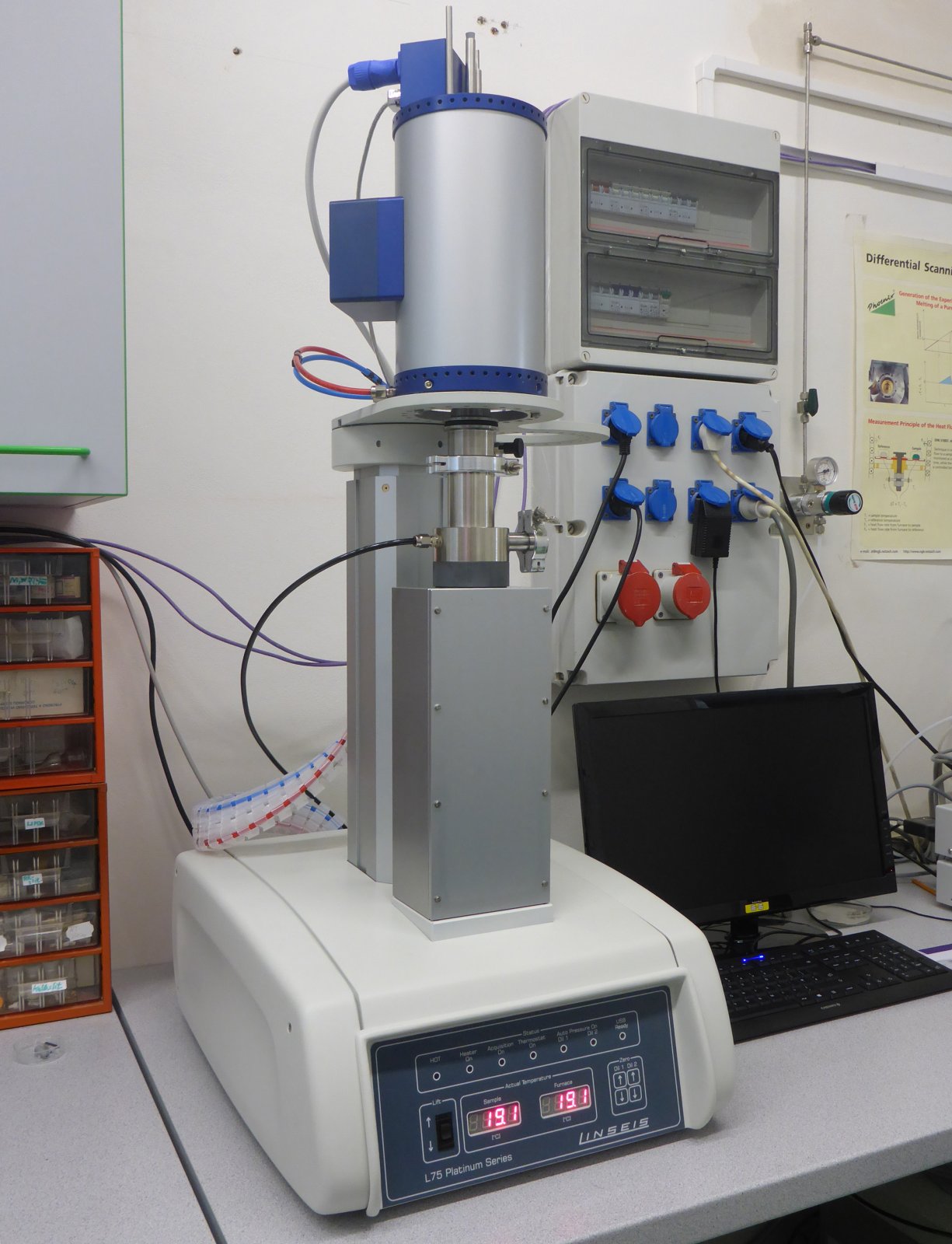

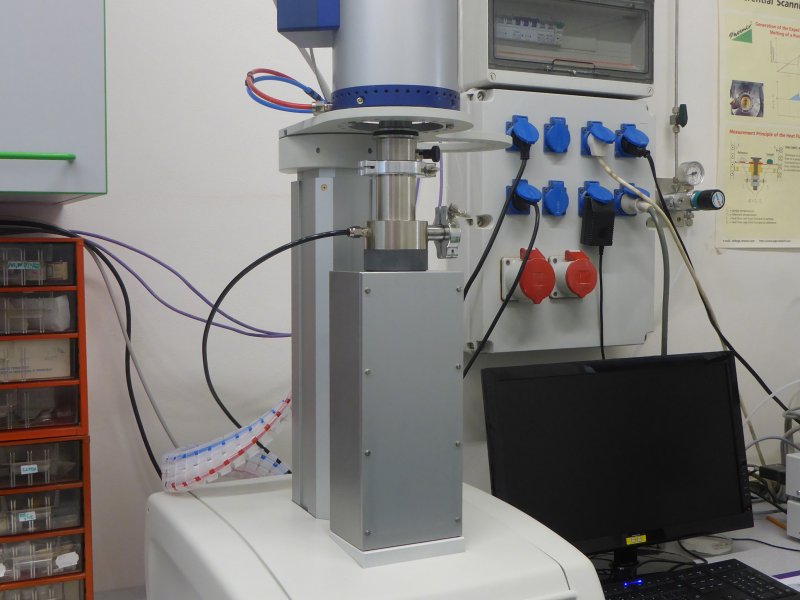

Naše laboratoř je vybavena vertikálním dilatometrem Linseis L75 PT. Tento dilatometr disponuje duálním měřicím systémem umožňujícím měřit současně vzorek a referenci se známou teplotní roztažností nebo dva vzorky.

Technická specifikace:

Teplotní rozsah:

-180 - 1000 °C (nízkoteplotní pec)
RT - 1600 °C (vysokoteplotní pec)

Držák vzorku:

-180 - 1100 °C z křemenného skla (termočlánek typu K)
RT - 1750 °C z Al₂O₃ (termočlánek typu S)

Rychlost ohřevu:

0,01 – 50 °C/min

Atmosféra:

Inertní (Ar, He), vakuum, vzduch

Vzorek:

Tvar válce nebo hranolu s planparalelními podstavami, délka max. 50 mm, maximální příčný rozměr 7 mm.

Kontaktní přítlak na vzorek:

150 – 1000 mN

Kontaktní osoba: RNDr. Jana Šmilauerová, Ph.D.
